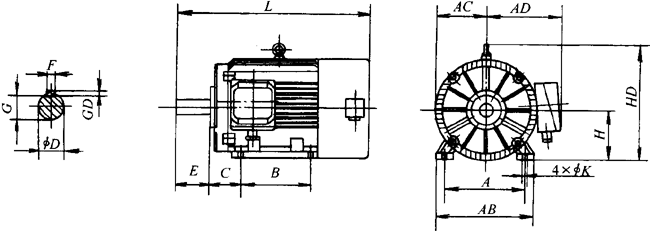

YTSP系列（IC416）外形尺寸圖（IMB3）

機座帶底腳，端蓋無凸緣（IMB3、IMB6、IMB7、IMB8、IMV5、IMV6）    （單位：mm）

機座號	A	B	C	D	E	F×GD	G	K	AB	AC	AD	HD	L
90S	140	100	56	24	50	8×7	20	10	180	85	155	190	400
90L	140	125	56	24	50	8×7	20	10	180	85	155	190	430
100L	160	140	63	28	60	8×7	24	12	205	103	180	245	465
112M	190	140	70	28	60	8×7	24	12	245	115	190	265	490
132S	216	140	89	38	80	10×8	33	12	280	135	210	315	525
132M	216	178	89	38	80	10×8	33	12	280	135	210	315	575
160M	254	210	108	42	110	12×8	37	15	330	163	255	385	645
160L	254	254	108	42	110	12×8	37	15	330	163	255	385	690
180M	279	241	121	48	110	14×9	42.5	15	355	180	285	430	810
180L	279	279	121	48	110	14×9	42.5	15	355	180	285	430	850
200L	318	305	133	55	110	16×10	49	19	395	200	310	475	890
225S	356	286	149	60	140	18×11	53	19	435	225	345	530	930
225M	356	311	149	60	140	18×11	53	19	435	225	345	530	970
250M	406	349	168	65	140	18×11	58	24	490	248	385	575	1050
280S	457	368	190	75	140	20×12	67.5	24	550	280	410	660	1100
280M	457	419	190	75	140	20×12	67.5	24	550	280	410	660	1180
315S	508	406	216	80	170	22×14	71	28	635	320	530	770	1300
315M	508	457	216	80	170	22×14	71	28	635	320	530	770	1350
315L	508	508	216	80	170	22×14	71	28	635	320	530	770	1450
355M	610	560	254	95	170	22×14	86	28	730	355	355	1010	1650
355L	610	630	254	95	170	22×14	86	28	730	355	355	1010	1750

注：L為不帶傳感器、制動器等附件的尺寸；355機座號接線盒在機座上方。

 YTSP系列（IC416）外形尺寸圖（IMB5）

機座無底腳，端蓋帶凸緣（IMB5、IMV1、IMV3）          （單位：mm）

機座號	D	E	F×GD	G	M	N	P	S	AC	AD	HE	L
90S	24	50	8×7	20	165	130	200	4×ф12	88	155	195	400
90L	24	50	8×7	20	165	130	200	4×ф12	88	155	195	430
100L	28	60	8×7	24	215	180	250	4×ф15	103	180	265	465
112M	28	60	8×7	24	215	180	250	4×ф15	115	190	265	490
132S	38	80	10×8	33	265	230	300	4×ф15	135	210	315	525
132M	38	80	10×8	33	265	230	300	4×ф15	135	210	315	575
160M	42	110	12×8	37	300	250	350	4×ф19	163	255	385	645
160L	42	110	12×8	37	300	250	350	4×ф19	163	255	385	690
180M	48	110	14×9	42.5	300	250	350	4×ф19	180	285	430	810
180L	48	110	14×9	42.5	300	250	350	4×ф19	180	285	430	850
200L	55	110	16×10	49	350	300	400	4×ф19	200	310	480	890
225S	60	140	18×11	53	400	350	450	8×ф19	225	345	535	930
225M	60	140	18×11	53	400	350	450	8×ф19	225	345	535	970
250M	65	140	18×11	58	500	450	550	8×ф19	248	385	620	1050
280S	75	140	20×12	67.5	500	450	550	8×ф19	280	410	665	1100
280M	75	140	20×12	67.5	500	450	550	8×ф19	280	410	665	1180

注：L不帶傳感器、制動器等附件的尺寸。

YTSP系列（IC416）外形尺寸圖（IMB35）

 機座帶底腳，端蓋帶凸緣（IMB35、IMV15、IMV36）      （單位：mm）

機座號	A	B	C	D	E	F×GD	G	K	M	N	P	S	AB	AC	AD	HD	L
90S	140	100	56	24	50	8×7	20	10	165	130	200	4×ф12	180	88	155	190	400
90L	140	125	56	24	50	8×7	20	10	165	130	200	4×ф12	180	88	155	190	430
100L	160	140	63	28	60	8×7	24	12	215	180	250	4×ф15	205	103	180	245	465
112M	190	140	70	28	60	8×7	24	12	215	180	250	4×ф15	245	115	190	265	490
132S	216	140	89	38	80	10×8	33	12	265	230	300	4×ф15	280	135	210	315	525
132M	216	178	89	38	80	10×8	33	12	265	230	300	4×ф15	280	135	210	315	575
160M	254	210	108	42	110	12×8	37	15	300	250	350	4×ф19	330	163	255	385	645
160L	254	254	108	42	110	12×8	37	15	300	250	350	4×ф19	330	163	255	385	690
180M	279	241	121	48	110	14×9	42.5	15	300	250	350	4×ф19	355	180	285	430	810
180L	279	279	121	48	110	14×9	42.5	15	300	250	350	4×ф19	355	180	285	430	850
200L	318	305	133	55	110	16×10	49	19	350	300	400	4×ф19	395	200	310	475	890
225S	356	286	149	60	140	18×11	53	19	400	350	450	8×ф19	435	225	345	530	930
225M	356	311	149	60	140	18×11	53	19	400	350	450	8×ф19	435	225	345	530	970
250M	406	349	168	65	140	18×11	58	24	400	450	550	8×ф19	490	248	385	575	1050
280S	457	368	190	75	140	20×12	67.5	24	500	450	550	8×ф19	550	280	410	660	1100
280M	457	419	190	75	140	20×12	67.5	24	500	450	550	8×ф19	550	280	410	660	1180
315S	508	406	216	80	170	22×14	71	28	600	550	660	8×ф24	635	320	530	770	1300
315M	508	457	216	80	170	22×14	71	28	600	550	660	8×ф24	635	320	530	770	1350
315L	508	508	216	80	170	22×14	71	28	600	550	660	8×ф24	635	320	530	770	1450
355M	610	560	254	95	170	25×14	86	28	740	680	800	8×ф24	730	355	355	1010	1650
355L	610	630	254	95	170	25×14	86	28	740	680	80	8×ф24	730	355	355	1010	1750

注：L為不帶傳感器、制動器等附件的尺寸；355機座號接線盒在機座上方。
