該系列變速電動機為風機與水泵用單繞組變極變速異步電動機，可通過轉換開關來變換電動機的極數，以改變其轉速，再加上流量調節器，來實現風機水泵流量的調變，從而達到節能的目的。由于風機水泵的軸功率與轉速的三次方成正比，所以其節能效果非常好，節電率一般為20%~30%。可用以驅動大型火電站、冶金工業、化學工業、石油工業以及煤炭工業等部門的風機水泵。
使用條件 海拔不超過1000m；最高環境空氣溫度不超過40℃；最低環境空氣溫度，對滾動軸承電動機為-15℃，滑動軸承電動機為5℃。電動機的額定電壓為6kV,頻率為50Hz，工作制為連續（S1）。
YD系列電動機由機座、端蓋軸承、定子、轉子、出線盒、頂罩（或冷卻器）等部件組成。采用國際上流行的箱式結構，打開頂罩（或冷卻器）機內全部可觀察，部件均可拆裝，以便安裝和維修。
定子鐵心系外壓裝結構，繞組采用F級絕緣，真空壓力浸無溶劑漆工藝（VPI）外理，繞組端部采用非常牢固的綁扎結構，因而電機繞組具有良好的力學性能、電氣性能、傳熱性能和防潮能力，在制造過程中經過多次匝間脈沖電壓試驗及對地耐壓試驗，以保證繞組的可靠性。從而具有過載能力強、使用壽命長等特點。
籠型轉子有兩種結構，對中心高為500mm及以下的電動機一般為純鋁澆鑄轉子，對中心高500m以上的電動機一般為銅條焊接轉子。轉子導條與端環的連接采用美國西屋公司引進技術和可靠的焊接工藝，并輔之以浸漆等措施，以增加轉子整體性和提高起動、運行中的可靠性。
中心高為630m及以下電動機軸承一般為端蓋式滾動軸承，負載端裝有兩個，非負載端一個軸承，并具有不停機加、排油裝置，以便日常維修保養。中心高710mm落石出及以上的電動機軸承一般為端蓋球面滑動軸承，具有負載能力強，檢修方便等優點。軸承的基本防護等級為IP54。
根據電動機使用環境的要求，電動機的防護等級和冷卻方式有下列幾種可供選用；對水泵用YD系列電動機只采用IP32、自扇冷卻、IP44帶空-水冷卻器的封閉式兩種。
主出線盒結構防護等級為IP54，一般從負載端均裝于電動機右側，也可根據要求，裝于電動機左側，進線孔的朝向，可以為上、或下、或左、或右。盒內設有單獨的接地螺栓。

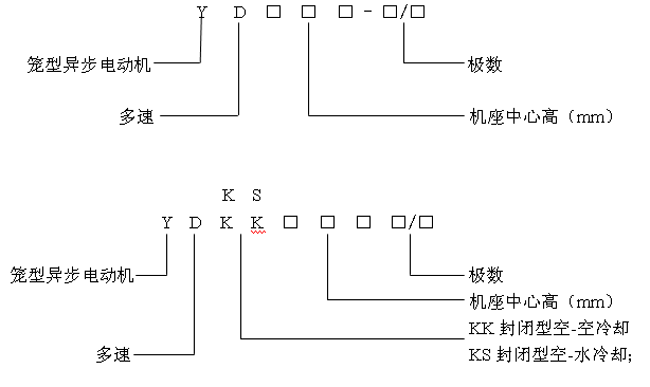

標記方法：
