齒輪基本術語圓柱齒輪和圓柱齒輪副(GB/T3374-92)
  詳細介紹:
發布時間:2007-6-1 8:57:10
分享到:

3圓柱齒輪和圓柱齒輪副
3.1圓柱齒輪的分類   types of cylindrical gears
3.1.1按齒輪的外形   definitions by gear outlines
3.1.1.1圓柱齒輪   cylindrical gear
分度曲面為圓柱面的齒輪。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.1.2齒條   rack
一個平板或直桿,當其具有一系列等距離分布的齒時,就稱為齒條。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.1.3圓柱齒輪副   cylindrical gear pair
兩軸線平行或交錯的一對互相嚙合著的圓柱齒輪。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.1.4當量齒輪(斜齒輪的當量齒輪)   virtual gear, virtral spur gear
對于斜齒輪,其齒線上某一點處的法平面與分度圓柱面的交線是一個橢圓;以此橢圓的最大曲率半徑作為某一個假想直齒輪的分度圓半徑,并以此斜齒輪的法向模數和法向壓力角作為上述的假想齒輪的端面模數和端面壓力角;于是,此假想直齒輪就稱為所述的斜齒輪的當量齒輪。
3.1.2按齒線的形狀   definitions by tooth traces
3.1.2.1直齒輪(直齒圓柱齒輪)  spur gear
齒線為分度圓柱面直母線的圓柱齒輪。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.2.2斜齒輪(斜齒圓柱齒輪)   helical gear , single-helical gear
齒線為螺旋線的圓柱齒輪。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.2.3直齒條   spur rack
一個齒條,其齒線是垂直于齒的運動方向的直線。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.2.4斜齒條   helical rack
一個齒條,其齒線與運動方向斜交
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.2.5直齒輪副(直齒圓柱齒輪副)  spur gear pair
由兩個配對的直齒輪組成的平行軸齒輪副。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.2.6斜齒輪副(斜齒圓柱齒輪副)   helical gear pair
由兩個配對的斜齒圓柱齒輪組成的平行軸齒輪副。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.2.7螺旋齒輪副(交錯軸圓柱斜齒輪副)   crossed helical gear pair
由兩個配對的斜齒圓柱齒輪組成的交錯軸齒輪副。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.2.8人字齒輪   double-helical gear
一個圓柱齒輪,在某一部分齒寬上為右旋齒,而在另一部分齒寬上為左旋齒。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.3按齒廓的形狀   difinitons by profile forms
3.1.3.1漸開線齒輪(漸開線圓柱齒輪)   involute cylindrical gear
一個圓柱齒輪,其端面上的可用齒廓是一段漸開線。
此外,“可用齒廓”一詞指的是,一個與齒線相交的既定曲面與可用齒面相截的截線。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.3.2擺線齒輪(擺線圓柱齒輪)   cycloidal gear
齒廓為準確的(或近似)擺線形狀的圓柱齒輪。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.3.3圓弧齒輪(圓弧圓柱齒輪)  circular-arc gear , W-N gear
一個斜齒圓柱齒輪,其基本齒條的法向(或端面)可用齒廓為圓弧。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.1.3.4雙圓弧齒輪(雙圓弧圓柱齒輪)   double-circular-arc gear
一個斜齒圓柱齒輪,其基本齒條的法向(或端面)可用齒廓由兩段圓弧所組成;上半齒廓為凸弧,下半齒廓為凹弧。

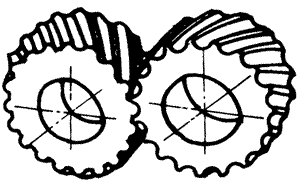

3.1.3.5圓弧齒輪副   circular-arc gear pair
由一對相嚙合的圓弧齒輪組成的平行軸齒輪副。傳動時,一個齒輪輪齒的凸圓弧與另一個齒輪輪齒的凹圓弧相嚙合。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2假想曲線和曲面   imaginary curves and surfaces
3.2.1假想曲面   imaginary surfaces
3.2.1.1分度圓柱面   reference cylinder
圓柱齒輪的分度曲面。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2.1.2節圓柱面   pitch cylinder
平行軸齒輪副在的圓柱齒輪的節曲面。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2.1.3基圓柱面   base cylinder
漸開線圓柱齒輪上的一個假想的圓柱面,形成齒輪齒面(漸開螺旋面)的發生平面在此假想圓柱圓上作純滾運動
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2.1.4齒頂圓柱面   tip cylinder
圓柱齒輪的齒頂曲面
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2.1.5齒根圓柱面   root cylinder
圓柱齒輪的齒根曲面。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2.2假想曲線   imaginary curves
3.2.2.1節點   pitch point
在一對相嚙合的齒輪上,其兩節圓的切點,稱為節點。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2.2.2節線   pitch line
齒條的節平面與端平面的交線。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2.2.3分度圓   reference circle
圓柱齒輪的分度圓柱面與端平面的交線。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2.2.4節圓   pitch circle
圓柱齒輪的節圓柱面與端平面的交線。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2.2.5基圓   base circle
漸開線圓柱齒輪(或擺線圓柱齒輪)上的一個假想圓,形成漸開線齒廓的發生線(或形成擺線齒廓的發生圓)在此假想圓的圓周上作純滾動時,此假想圓就稱為基圓。
齒輪基本術語圓柱齒輪和圓柱齒輪副

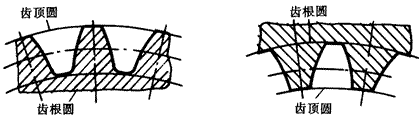

3.2.2.6頂圓(齒頂圓)tip circle
在圓柱齒輪上,其齒頂圓柱面與端平面交線,稱為齒頂圓。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2.2.7根圓(齒根圓) root circle
在圓柱齒輪上,其齒根圓柱面與端平面的交線,稱為齒根圓。
3.2.3螺旋線   helix
3.2.3.1分度圓螺旋線   reference helix
斜齒輪的分度圓柱面與齒面的交線,稱為分度圓螺旋線,分度圓螺旋線也就是斜齒輪的齒線。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2.3.2節圓螺旋線   pitch helix
斜齒輪的節圓柱面與齒面的交線。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2.3.3基圓螺旋線  base helix
漸開線斜齒輪的基圓柱面與形成該齒輪齒面的漸開螺旋面的交線。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.2.3.4法向螺旋線   normal helix
在同一圓柱面上的兩條相交的螺旋線中,如果在任何交點處兩螺旋線的切線相互垂直,那么其中的一條螺旋線就稱為另一條螺旋線的法向螺旋線。這兩條螺旋線的螺旋方向相反互余。
3.3尺寸參數 dimensions
3.3.1齒距   pitch
3.3.1.1齒距   pitch
在齒輪的一個既定圓柱面上,一條給定的曲線被兩個相鄰的同側齒面所截取的長度,稱為齒距。
3.3.1.2端面齒距 transverse pitch
在齒輪上,兩個相鄰而同側的端面齒廓之間的分度圓弧長,稱為端面齒距。
注:在一般情況下,端面齒距可以簡稱為齒距,但不應該稱為周節。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.1.3法向齒距   normal pitch
在斜齒輪的分度圓柱面上,其齒線的法向螺旋線在兩個相鄰的同側齒面之間的弧長。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.1.4軸向齒距  axial pitch
在斜齒輪的一個軸平面內,兩個相鄰的同側齒廓之間的軸向距離。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.1.5法向基節(法向基圓齒距) normal base pitch
兩相鄰?fù)瑐?cè)齒面的基圓螺旋線沿其法向螺旋線度量的距離。
這兩個漸開螺旋面之間的法向距離為常數值,它與上述的法向螺旋線的弧第相等。
3.3.1.6端面基圓齒距  transverse base pitch
在漸開線圓柱齒輪的一個端平面上,相鄰的兩個同側齒廓的漸開線所截的基圓弧長,稱為端面基圓齒距,它與這兩個端面齒廓之間恒定的法向距離在數值上相等。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.1.7齒距角   angular pitch
整個圓周(以角單位表示)與齒數的比值,稱為齒距角。
對于圓柱齒輪,齒距角也就是端面齒距所對的圓心角。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.1.8公法線長度   base tangent length
對于外齒輪,相隔若干個齒的兩外側齒面各與兩平行平面之中的一個平面相切,此兩平行平面之間的垂直距離就稱為該齒輪的公法線長度。
對于內齒輪,指的是相隔若干個齒槽的兩外側齒面。
必須指明兩平行平面所跨的齒數(或齒槽數)。
齒輪基本術語圓柱齒輪和圓柱齒輪副
(跨3齒)                        (跨3個齒槽)
3.3.2直徑和半徑   diameter and radius
3.3.2.1分度圓直徑   reference diameter
圓柱齒輪的分度圓柱面(或分度圓)的直徑。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.2.2節圓直徑   pitch diameter
圓柱齒輪的節圓柱面或節圓的直徑。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.2.3基圓直徑   base diameter
漸開線齒輪和擺線齒輪的基圓面和基圓的直徑。
齒輪基本術語圓柱齒輪和圓柱齒輪副

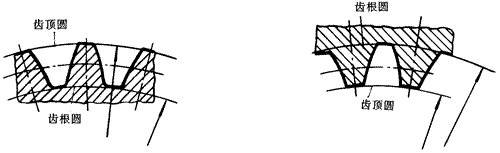

3.3.2.4頂圓直徑   tip diameter
齒頂圓柱面和齒頂圓的直徑。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.2.5根圓直徑   root diameter
齒根圓柱面和齒根圓的直徑。
3.3.2.6齒根圓角半徑   fillet radius
齒根過渡曲面的最小曲率半徑。
3.3.3齒高和齒寬   tooth depth and facewidth
3.3.3.1齒高   tooth depth
齒頂圓與齒根圓之間的徑向距離。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.3.2工作高度   working depth
兩個配對齒輪的齒頂圓柱面各與連心線相交,所得到的兩交點之間的最短距離。
齒輪基本術語圓柱齒輪和圓柱齒輪副

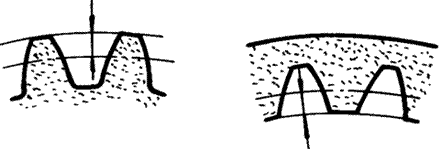

3.3.3.3齒頂高   addendum
齒頂圓與分度圓之間的徑向距離。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.3.4齒根高   addendum
齒根圓與分度圓之間的徑向距離。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.3.5弦齒高   chordal height
法向弦齒厚的中點到齒頂面的最短距離。
齒輪基本術語圓柱齒輪和圓柱齒輪副

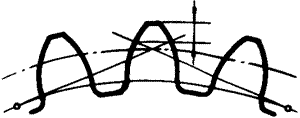

3.3.3.6固定弦齒高   constant chord height
固定弦的中點到齒頂面的最短距離。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.3.7齒寬   facewidth
齒輪的有齒部位沿分度圓柱面的直母線方向量度的寬度。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.3.8有效齒寬   effective facewidth
一對相嚙齒互相接觸的寬度。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.4齒厚   tooth thickness
3.3.4.1齒厚(端面齒厚)  transverse tooth thickness
在圓柱齒輪的端平面上,一個齒的兩側端面齒廓之間的分度圓弧長。
對于鼓形齒,在鼓形面的最高處量度。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.4.2法向齒厚   normal tooth thickness
在斜齒輪上,其齒線的法向螺旋線介于一個齒的兩側齒面之間的弧長。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.4.3端面基圓齒厚   transverse base thickness
在漸開線圓柱齒輪的一個端平面上,一個齒兩側的漸開線所截的基圓弧長。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.4.4法向基圓齒厚   normal base thickness
在漸開線斜齒輪上,一個齒的兩側基圓螺旋線沿其法向螺旋線度量的弧長。
3.3.4.5弦齒厚(端面弦齒厚)  transverse chordal tooth thickness
在齒輪的一個端平面上,一個齒的兩側端面齒廓之間的分度圓弧所對應的弦長。
3.3.4.6法向弦齒厚   noumal chordal tooth thickness
一個齒的兩側齒線之間的最短距離,也即法向齒厚所對應的弦長。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.4.7固定弦齒厚   constant chord
漸開線齒輪的一個齒和基本齒條的兩個齒對稱接觸時,分布于該齒輪輪齒兩側齒面上的那兩條接觸線之間的最短距離。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.4.8端面齒頂厚   crest width
在端平面內,一個齒的兩側端面齒廓之間的齒頂圓弧長。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.4.9法向齒頂厚   normal crest width
在斜齒輪的一個齒上,其兩側齒頂圓螺旋線的法向螺旋線位于齒頂面內的弧長。
3.3.5槽寬   spacewidth
3.3.5.1槽寬(端面齒槽寬)  transverse spacewidth
在端面平面上,一個齒槽的兩側齒廓之間的分度圓弧長。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.5.2法向齒槽寬   normal spacewidth
在斜齒輪的一個齒槽內,其兩側齒線的法向螺旋線位于該齒槽內的弧長。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.5.3齒厚半角   tooth thickness half angle
端面齒厚所對圓心角的一半。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.5.4槽寬半角   spacewidth half angle
端面齒槽寬所對圓心角的一半。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.6壓力角   pressure angle
3.3.6.1齒形角   nominal pressure angle
基本齒條的法向壓力角。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.6.2任意點的法向壓力角   normal pressure angle at a point
過齒面上任意點處的徑向直線與齒面在該點處的切平面所夾的銳角。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.6.3任意點壓力角(任意點的端面壓力角)   transverse pressure angle at a point
在端平面內,過端面齒廓上任意點處的徑向直線與齒廓在該點處的切線所惡例的銳角。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.6.4法向壓力角   normal pressure angle
對于任意點的法向壓力角,當所敘述的位置限定在齒線上時,就稱為法向壓力角。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.6.5壓力角(端面壓力角)   tuansverse pressure angle
對于任意點的端面壓力角,當所敘述的點是端面齒廓與分度圓的交點時,就稱為端面壓力角。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.6.6嚙合角  working pressure angle
在一般情況下,兩相嚙輪齒的端面齒廓在接觸點處的公法線與兩節圓的內公切線所惡例的銳角,稱為嚙合角。
對于漸開線齒輪,指的是兩相嚙輪齒在節點上的端面壓力角。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.7螺旋角    helix angle
3.3.7.1螺旋角   helix angle
對于斜齒輪,指的是分度圓螺旋線的螺旋角。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.7.2基圓螺旋角   base helix angle
對于漸開線斜齒輪,指的是基圓螺旋線的螺旋角。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.7.3導程角   lead angle
對于斜齒輪,指的是分度圓螺旋線的導程角。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.7.4基圓導程角   base lead angle
對于漸開線斜齒輪,指的是基圓螺旋線的導程角。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.8頂隙和側隙   clearance and backlash
3.3.8.1頂隙   bottom clearance
在齒輪副中,一個齒輪的齒根圓柱面與配對齒輪的齒頂圓柱面之間在連心線上量度的距離。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.8.2圓周側隙   circumferential backlash
在一對相嚙合的齒輪中,固定其中一個齒輪,另一個齒輪所能轉過的節圓弧長,稱為圓周側隙。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.8.3法向側隙   normal backlash
兩齒輪的工作齒面互相接觸時,其非工作齒面之間的最短距離,稱為法向側隙。
齒輪基本術語圓柱齒輪和圓柱齒輪副
3.3.8.4徑向側隙   radial backlash
一對齒輪,其工作狀態下的中心距與無隙嚙合狀態下的中心距之差,稱為徑向側隙,其值等于圓周側隙的一半除以嚙合角的正切所得到的商。
齒輪基本術語圓柱齒輪和圓柱齒輪副
