11圖樣標注
11.1在蝸桿、蝸輪工作圖上，應分別標注其精度等級、側隙代號或法向弦齒厚偏差和標準代號。
標注示例：

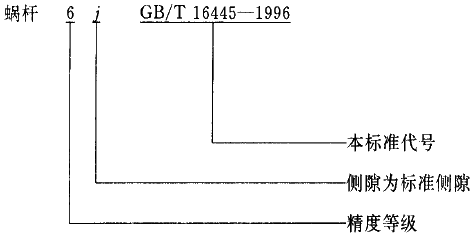

11.1.1蝸桿精度等級為6級，法向弦齒厚公差為標準值，側隙取標準側隙，則標注為：
若蝸桿法向弦齒厚公差為非標準值，如上偏差為-0.25，下偏差為-0.4，則標注為：
11.1.2蝸輪標注方法與蝸桿相同
11.2對蝸桿副應標注出相應的精度等級、側隙代號和本標準代號。標注示例：

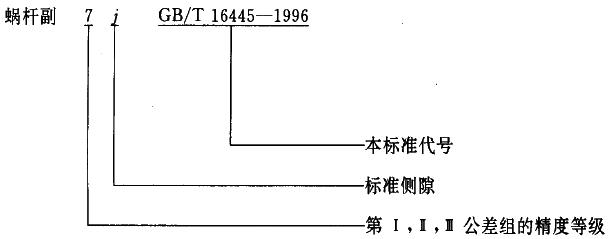

11.2.1蝸桿副三個公差組的精度同為7級，標準側隙，則標注為：

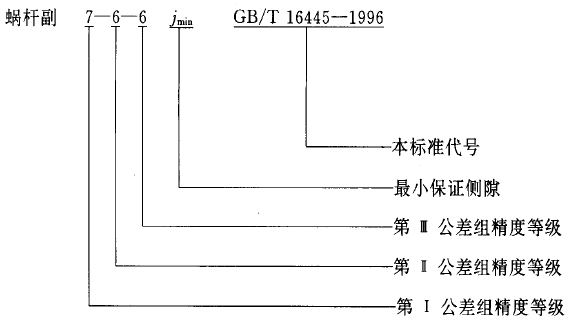

11.2.2蝸桿副的第Ⅰ公差組為7級，第Ⅱ、第Ⅲ公差組的精度為6級，側隙為最小保證側隙jmin，則標注為：
附錄A
蝸桿、蝸輪的齒坯公差
（補充件）
表A1蝸桿、蝸輪齒坯尺寸和形狀公差 μm
|
序號 |
名稱 |
代號 |
中心距mm |
|
≥80～160 |
＞160～315 |
＞315～630 |
＞630～1250 |
|
精度等級 |
|
6 |
7 |
8 |
6 |
7 |
8 |
6 |
7 |
8 |
6 |
7 |
8 |
|
1 |
蝸桿喉部外圓
直徑公差 |
t1 |
h7 |
h8 |
h9 |
h7 |
h8 |
h9 |
h7 |
h8 |
h9 |
h7 |
h8 |
h9 |
|
2 |
蝸桿喉部徑向
跳動公差 |
t2 |
12 |
15 |
30 |
15 |
20 |
35 |
20 |
27 |
40 |
25 |
35 |
50 |
|
3 |
蝸桿兩基準端
面的跳動公差 |
t3 |
12 |
15 |
20 |
17 |
20 |
25 |
22 |
25 |
30 |
27 |
30 |
35 |
|
4 |
蝸桿喉平面至基
準面端面距離公差 |
t4 |
±50 |
±75 |
±100 |
±75 |
±100 |
±130 |
±100 |
±130 |
±180 |
±130 |
±180 |
±200 |
|
5 |
蝸輪基準端面
的跳動公差 |
t5 |
15 |
20 |
30 |
20 |
30 |
40 |
30 |
45 |
60 |
40 |
60 |
80 |
|
6 |
蝸輪齒坯外徑與軸孔的不同心度公差 |
t6 |
15 |
20 |
30 |
20 |
35 |
50 |
25 |
40 |
60 |
40 |
60 |
80 |
|
7 |
蝸輪喉部直徑公差 |
t7 |
h7 |
h8 |
h9 |
h7 |
h8 |
h9 |
h7 |
h8 |
h9 |
h7 |
h8 |
h9 |
附加說明：
本標準由中華人民共和國冶金工業(yè)部提出。
本標準由冶金工業(yè)部北京冶金設備研究院歸口。
本標準由首鋼機械廠負責起草。
本標準主要起草人張德華、朱啟莊。
