第1章 緒論
1.1 課題來源

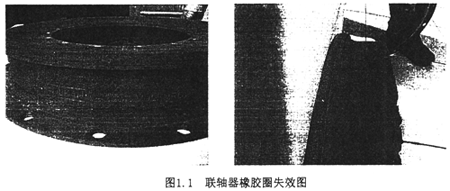

彈性聯軸器是應用廣泛的機械零部件，在工業生產，石油，化工，冶金等工業部門都有應用，彈性聯軸器的使用狀況直接關系到機械設備的安全及壽命問題，尤其是一些重要場合，彈性聯軸器的失效問題往往引起人們的極大關注，例如某公司的GKZ型內燃機車采用MTU16V396TC14型柴油機做內燃機。MTU柴油機與風扇偶合器采用萬向軸來傳遞動力。為了緩和沖擊力，柴油機輸出軸與萬向軸聯接采用彈性聯軸器。0002#機車使用7年后，彈性聯軸器被剪斷，剪斷后的聯軸器如圖1.1所示。更換同種型號的彈性聯軸器后，使用未到一年又被剪斷，而同一型號的0001#，0003#機車使用時間以達9年，但彈性聯軸器依然完好如初。

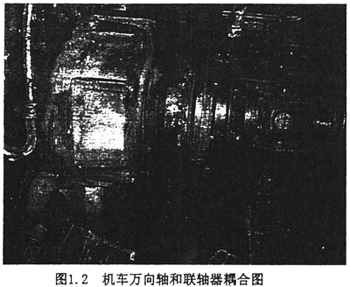

內燃機車柴油機所使用的彈性聯軸器的工作特點與一般機械上的彈性聯軸器不同，柴油機起動時，動力由電機端通過輔助萬向軸經彈性聯軸器傳到柴油機。聯軸器的工作耦合圖見圖1.2。一旦起動成功，則動力改由柴油機端傳入，經彈性聯軸器與萬向軸輸出帶動電機。因此，萬向軸與彈性聯軸器工作狀態的耦合情況，特別是彈性聯軸器在短時間內承受反轉扭矩所產生的扭轉振動對彈性聯軸器的失效可能有重要的影響。機車柴油機輸出軸與萬向軸之間的彈性聯軸器的失效問題已成為急待解決的技術問題之一。因此，在對彈性聯軸器進行一般性的研究基礎上，還需要研究聯軸器在不對中的工作情況下，扭矩輸入輸出方向反轉特性對其動力及強度特性的影響。
1.2 國內外研究現狀
目前國內外對彈性聯軸器不對中情況的研究比較少，主要集中在對轉子系統的動態及穩態的特征分析，還有不對中對聯軸器應力的影響，以及疊片聯軸器和墊片聯軸器的力學模型的建立方面。
西安礦業學院的李明在文獻中，根據內齒輪副的嚙合條件和拉格朗日方程，建立了轉子--齒輪聯軸器系統的彎扭耦合振動方程。對方程進行數值積分求解。結果表明，對于不對中軸系會產生偶數倍頻的彎曲振動分量和奇數倍頻的扭轉振動分量。在文獻中，對不對中齒輪聯軸器連接的軸承--轉子系統進行了動力學分析，討論了齒輪聯軸器不對中力的組成。理論分析表明：齒輪聯軸器的不對中而產生的作用力是聯軸器內齒套的慣性力和聯軸器內阻尼共同作用的結果，轉子系統的穩態響應振幅與齒輪聯軸器的不對中量、內阻尼、轉子的轉速和齒輪聯軸器的結構參數有關，用非線性穩態響應特征進行數值模擬，結果顯示在彎曲振動中轉子系統會產生工頻的2,4,6,8，…等偶數倍頻分量；而在扭轉振動中會產生工頻的1,3,5,7，…等奇數倍頻分量，并且這些倍頻分量在齒輪聯軸器附近處表現得非常明顯。在文獻研究中，研究了由齒式聯軸器聯接的高速重載轉子系統不對中時的動態特性，獲得了聯軸器在工作狀態及鎖定條件下系統對激勵力的動態響應特征。陸傳榮等人在文獻中重點介紹了大轉矩彈性聯軸器研制中所進行的靜扭轉試驗、動態特性試驗和靜態隔聲（結構噪聲）的測試，以及試驗設備和測試系統的研制。文中還介紹了測試的方法，這些試驗設備自行研制成功，滿足了某船軸系彈性聯軸器測試要求。文獻從理論和試驗兩方面，研究四種彈性聯軸器對柴油機輸出轉矩不均勻性的衰減效果及衰減規律。主要分析聯軸器的扭轉剛度和輸入轉速對柴油機輸出轉矩不均勻性的影響，為選擇和改進彈性聯軸器提供科學依據。周慧英在文獻中，介紹了一種新型彈性聯軸器的結構，并對聯軸器的結構、剛度進行了分析，對聯接設計、金屬彈性元件的材料進行了計算分析，謝華銀等人在文獻中在最新改進研制成功的彈性聯軸器動態試驗臺上，對進口及國產的二大系列共九種橡膠彈性聯軸器在膠料硬度、橡膠內容物、外形尺寸、試驗頻率及溫度等影響動態特性的因素方面進行了試驗研究。同時對試驗臺二項驗證試驗。并首次應用相似理論進行了模擬試驗。
在文獻中，采用疊片聯軸器補償系統在運行過程中產生的不對電研究了一種新型結構疊片聯軸器——關節軸承式疊片聯軸器，引進關節軸承，使得兩軸線之間的角不對中補償能力由1.00-1.50提高到40-60。分別用經典力學和ANSYS有限元分析了3種不同尺寸規格關節聯軸器，得出應力最大值所處的位置及3種規格關節聯軸所能補償?shù)慕遣粚χ械哪芰�，為關節聯軸器的設計提供了理論依據。文獻分析了疊片聯軸器使用中的軸向不對中特性，利用ANSYS中的功能模塊建立力學模型，結合約束方程的使用考慮了墊片預應力對疊片受力分析的影響。軸不對中對疊片聯軸器膜片應力的影響強調了對疊片軸器膜片應力進行分析的必要性，用有限元程序?qū)δ撤N型號的膜片組進行強度計算。給出在不同轉速和不同角不對中情況下的計算結果，并著重分析比較了這兩種因素變化對膜片應力大小的影響及其影響程度，其結果對膜片組設計有參考價值。申屠留芳在文獻中，對鏈扳式疊片聯軸器膜片應力進行了深入的討論，得出在轉矩和角不對中作用下的計算模型，并著重分析比較傳遞不同的功率、兩軸線間產生不同的角不對中對膜片應力的影響及其影響程度。計算結果對設計新型的疊片聯軸器有一定的參考價值。李靜等人在文獻中，建立了DBQ系列塔機臂架系統中銷軸聯接的三維實體有限元模型，分析了臂架不同位銷軸聯接的應力分布情況，為該類型塔機聯接銷軸的疲勞設計、可靠性分析提供了數據。
橡膠類材料在工程中的應用日益增加．由于橡膠材料在受力后，產生大位移、大變形，且材料本身是非線性的，而且在變形過程中其體積幾乎不變，因此有必要研究橡膠材料的有限變形彈性理論．有限變形彈性理論的重要課題之一就是提出合理而適用的本構關系．很多作者提出了各種本構關系。閏立平等在文獻中提出了一種簡單的橡膠材料本構關系，通過對立方體單元的典型大變形分析，揭示了這類材料的大變形特征并得出了對材料常數的限制條件。1973年Knowles與Sternberg給出了一種本構關系，并分析了裂尖場。針對像膠材料，采用高玉臣在1990年和1997年分別提出兩個本構關系，一個是將應力偏量與靜水應力分離，另一個是將拉應力與壓應力分離。1990年高玉臣從形變與體積變的角度出發給出了一種本構關系。1997年高玉臣從抗拉與抗壓角度出發，提出了第二個本構關系。并利用這兩種本構關系和分區思想及合理的變形模式，分別對裂紋、錐體、缺口、界面裂尖場等進行了研究。文獻利用文獻中的本構關系分析了立方體單元的典型大變形。高玉臣等人利用這兩種本構關系分析了橡膠楔體、橡膠缺口等典型問題. 北京航空航天大學的徐明在文獻提出了超彈性材料的新應變能函數，并由此應變能函數推導了橡膠類材料的非線性本構關系。利用非線性最小二乘方法對多種實驗數據同時進行數據擬合需三個材料常數就可以描述橡膠類材料高度的非線性應力-應變關系。
閏相橋在文獻中建立了一個橡膠復合材料結構有限元分析模型。在該模型中，考慮了輪胎變形的幾何非線性、輪胎與地面和輪胎與輪輞的大變形非線性接觸、輪胎材料的非均勻性和物理非線性及橡膠基復合材料的各向異性。此外，此文還利用該模型研制的有限元分析軟件對全鋼絲子午胎的變形輪廓進行了詳細的分析。趙慧娟等人在文獻通過拉伸和扭轉實驗以及理論分析發現：在扭轉實驗中，當?shù)刃x伸長率達到286％時發生扭斷，在此之前無明顯局部化現象出現；相比較而言，單軸拉伸實驗中的試件在頸縮失穩斷裂時標距的最大伸長率僅為29％。因此，用實心圓柱的扭轉作為研究彈塑性材料在大變形特征下更為有效的基本實驗，并通過數值模擬對在扭轉過程中彈性核演變的歷史進行了分析。
梅力彪等人在文獻一文中建立了夾層橡膠支座在軸壓下有限元計算的簡化模型，并進行了非線性有限元分析，研究了夾層鋼板的應力重分布規律和軸壓破壞機理，軸壓承載力計算結果同已有的軸壓承載力試驗結果符合較好。在文獻中建立橡膠復合材料層間疲勞破壞的數學模型，通過對疲勞機理的分析，確定了以脫層長度和裂紋密度表示的層間疲勞損傷演化的一般模式，利用指數法則建立了脫層長度和裂紋密度隨疲勞循環周次變化的關系，以等效六層的材料模型對循環載荷下的層間剪切應力進行了三維非線性有限元分析；根據疲勞損傷擴展的階段性，引入分段系數，分別建立了平均應變與載荷循環周次的分段線性模擬模型、有效剛度隨載荷循環周次的變化關系模型、裂紋密度變化和脫層長度變化關系隨載荷循環周次變化的分段線性模型以及疲勞裂紋密度和有效剛度關系的經驗?zāi)Ｐ�。在此基礎上，預報了疲勞裂紋密度和脫層長度隨疲勞載荷周期變化的疲勞損傷演化過程。
這些研究對于本課題的理論分析和計算機模擬都具有很好的指導作用。
1.3 本課題的研究內容和方法
不對中是旋轉機械最為常見的故障之一，在所測得的機械故障中，60％的故障與不對中有關。具有不對中故障的轉子系統在其運轉過程中將產生一系列對設備有害的動態響應，例如引起設備的振動、聯軸器的偏轉、軸承的磨損和油膜的失穩、軸的撓曲變形等，危害極大．所以，對不對中情況的研究具有重要的現實意義．同時，由于設計和結構方面的因素，以及材質不均勻、制造安裝誤差等原因，實際轉子—軸承系統的中心慣性主軸都或多或少地偏離其旋轉軸線。這樣，當轉子旋轉時各微元質量的離心慣性力組成一組不平衡力系。
因此，本文從第二章開始介紹了系統介紹了聯軸器的特點以及聯軸器的選擇，中間特別提到彈性聯軸器以及高彈性聯軸器。在第三章中通過引入彈性聯軸器的剛度及阻尼，對彈性聯軸器進行了運動分析和動力分析，計算出不對中對聯軸器的動態特性的影響。在第四章中利用力學中的應力分析方法，分析了聯軸器在軸向不對中、徑向不對中、角向不對中以及綜合不對中狀態下的應力情況。得出了四個不同位置時的最大主應力，從而得出了各種不對中狀態產生的附加載荷的影響。在第五章中利用ANSYS軟件進行有限元分析，考慮到聯軸器橡膠材料的非線性特性，在模擬幾種不同的不對中的情況時，都是進行了大變形的非線性分析。得出了各種不對中狀態下的綜合位稱動圖、Von Mises 應力動圖、Von Mises應變動圖。從面更直觀地分析不對中對聯軸器工作狀態的影響。
本課題的研究對聯軸器的失效原因提出了合理的解釋，其結論對實際的安裝、調整、日常維護以及失效預防都有良好的指導意義。
