重慶齒輪箱有限責任公司
Chongqing gearbox Co., Ltd.

產品展示

單邊雙傳動磨機減速機是用于大型磨機傳動的又一新型傳動裝置。與單邊單傳動(通常說的邊緣傳動)相比,有突出的優點。單邊單傳動是一個輸出小齒輪直接帶動磨機上的大齒圈轉動,而單邊雙傳動是兩個輸出小齒輪同時驅動磨機上的大齒圈,因而傳遞功率增加了一倍。在這個傳動系統中,傳動軸系、聯軸器、在兩個軸承座上的小齒輪以及黃油潤滑系統都省掉了,減速機結構更為緊湊。節省了很多費用,廠房和基礎的投資也可節省,占地面積節省了35%,減少了部件意味著減少了潛在的故障源,減少了安裝和校正的部件,可以節省安裝時間,降低維修要求,因此也降低了投資。再加上一些磨機結構的需要,單邊雙傳動磨機減速機的應用越來越廣泛。
MBYS系列單邊雙傳動磨機減速機在吸取國外先進經驗的基礎上,經過多年的研究,設計開發的一種新型齒輪箱。
該系列減速機采用三級減速(含大齒圈),功率雙分流,側傳動,減速機與磨機形成了一個整體。突出解決了此類磨機減速機存在的二個主要問題:一是徹底解決了密封問題,該減速機是主減速機與大齒圈共用一個循環潤滑系統,采用稀油潤滑,密封問題更為突出。為此設計有三道防漏油措施,實踐證明,現在漏油問題已經不存在。二是均載問題,解決功率雙分流的關鍵是均載。此系統的兩個重要部件是與大齒圈嚙合的自調節小齒輪。由于允許的加工和安裝誤差,小齒輪與大齒圈的嚙合線與理想線存在一定的偏差。磨機可以因載荷、溫度變化和基礎沉降而改變其自身位置,從而改變小齒輪和大齒圈的嚙合狀態。也就是在齒輪齒向方向出現不均載的情況。采用自調式小齒輪便可解決這一問題。與大齒圈嚙合的兩個小齒輪的位置能夠隨大齒圈的改變而改變,對自身進行調整,始終保持兩個小齒輪與大齒圈的均勻嚙合,始終保持理想的均載效果。徑向的均載(功率的均勻分配)是通過中間軸的浮動來實現的。本設計在吸取國外先進經驗的基礎上,在減速機的結構、齒輪強度、安裝調整、維護保養上均作了改進和提高,因而更加安全可靠,使用壽命長。
MBYS系列減速機的主減速機分四種規格,四種規格中,只有第一級是按不同速比設計制造,其他部件始終相同,由于內部部件是對稱的,因此將齒輪翻轉使用,使非工作面變成工作面,使用壽命將延長。采用等強度,高可靠性設計大齒圈,可滿足800KW-5600KW磨機減速機的需要,如果一臺磨機配雙臺減速機則功率可達10000KW以上。可滿足國內外年有的要求。該系列減速機系統全面、先進可靠。
供貨范圍:1、主減速機 2、大齒圈及罩殼 3、慢速減速機 4、稀油站 5、其他
主要用途:水泥磨、水煤漿磨等

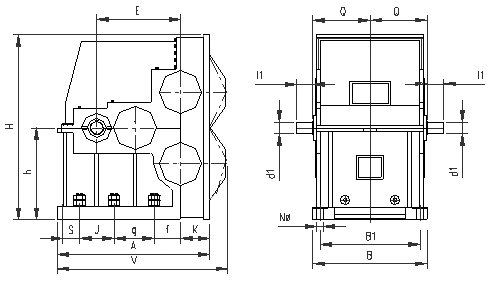

MBYS系列單邊雙傳動磨機減速機外形尺寸

MBYS系列單邊雙傳動磨機減速機外形尺寸

序號
型號
傳遞
功率
尺寸
平均重
量
大齒圈
d1
l1
Q
E
h
H
V
A
K
f
g
J
S
B
B1
模數
齒寬
1
MBYS80
800kW
120
200
675
811
950
2003
1524
1234
290
264
400
345
-
1350
1230
6-φ60(M56)
11000
16
380
2
MBYS100
1000kW
3
MBYS125
1250kW
4
MBYS140
1400kW
5
MBYS160
1600kW
140
230
748
911
1060
2240
1897
1705
325
296
450
385
-
1496
1330
6-φ86(M80×6)
17500
18
480
6
MBYS180
1800kW
7
MBYS200
2000kW
8
MBYS225
2250kW
9
MBYS250
2500kW
170
250
875
1097
1200
2420
2222
1997
360
347
525
450
-
1700
1480
6-φ100(M90×6)
27500
22
580
10
MBYS280
2800kW
11
MBYS300
3000kW
12
MBYS320
3200kW
13
MBYS355
3550kW
14
MBYS380
3800kW
180
295
1026
1224
1450
2900
2675
2425
430
385
590
500
400
2000
1780
8-φ100(M90×6)
48500
25
660
15
MBYS400
4000kW
16
MBYS420
4200kW
17
MBYS450
4500kW
18
MBYS500
5000kW
19
MBYS560
5600kW
輸入軸d1配合尺寸公差為:n6鍵的尺寸根據軸徑按GB1095確定
