一、概述

VF系列及其派生系列電動機用于VVVF電梯。VF系列系動機，包括BVF、CVF、QVF、VEF系列比一般交流雙速電梯電動機拖動節能50％，比直流電動機拖動的電梯節能40％，電源容量也相應降低50％和40％。

VF系列及其派生系列電動機應用于變頻器控制調頻、調壓自動調速系統，具有起動性能好、低噪聲、低振動、高效率等特點，適用于頻繁起、制動的電梯運行工況。

VF系列及其派生系列電動機的電壓有135、150、170、330、360及380V等六種。頻率有4。、45、50、60Hz等四種。功率范圍為3.7～22kW。

YTVF系列及其派生系列電動機為電梯專用電動機，是參照國外同類樣機設計的，配日立專用變頻器。YTVF-G型是參照國外同類樣機設計的，專配富士變頻器或通用變頻器。YTVF-FT型是根據用戶要求設計的，主要用于小型額梯。

YTVF系列、YTVF-G型電動機由電梯系統的控制箱實現無級調速控制。YTVF系列及其派生產品均具有起動轉矩高、噪聲小、振動小、運行可靠等特點。

YTVF系列電動機及其派生系列電機的電壓有170、330V兩種。頻率有43、50Hz兩種。功率范圍為3.2～30kW部分規格。

YBT系列變頻調速電梯專用三相異步電動機與變頻調速電梯配套使用，額定電壓為380V，額定頻率為5～50Hz為恒轉矩調速；50～100Hz為恒功率調速。電動機具有體積小、噪聲低、振動小、效率高等特點。

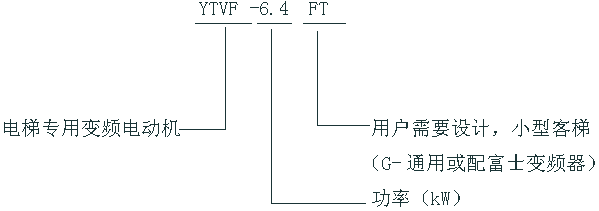

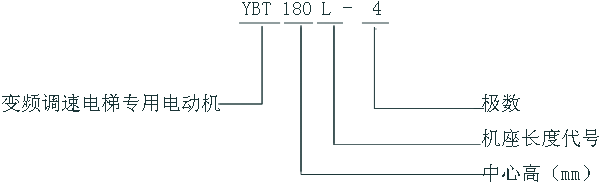

型號含義

型號、頻率、電壓、見表1。

表1

①  恒轉矩調速，②恒功率調速。

表2  YTVF、YTVF-G、YTVF-FT數據表

注：廣東順德德勝有限公司的數據，沒提供外形尺寸。

表3  YBT系列數據表

注：廣州電機廠的數據。

表4     VF系列132mm數據表（B5）

注：1.北京電機總廠的數據；

2.振動（振幅）一值，軸伸無凸緣為0.01mm。軸伸帶凸緣為0.02mm。以下類同。

表5   VF、CVF系列160～180mm數據表（B5）

注：北京電機總廠的數據。

表6  BVF、QVF、BJVF系列160～180mm 數據表（B5）

注：北京電機總廠的數據。



表7  VF、VFY系列180mm數據表（B3）

注：北京電機總廠的數據。

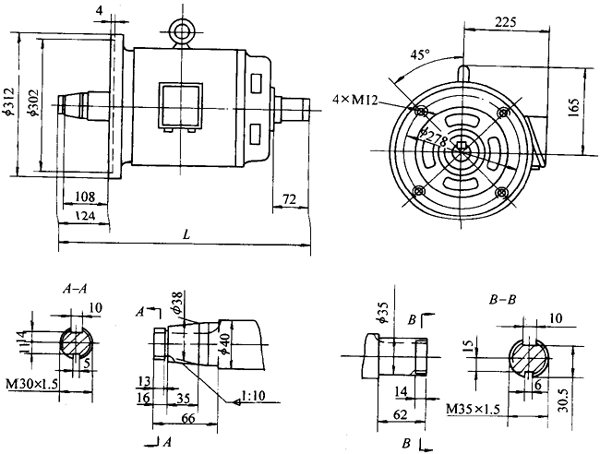

圖1  VF系列132mm外形尺寸圖（B5）

注：L數據見樣本中表4數據

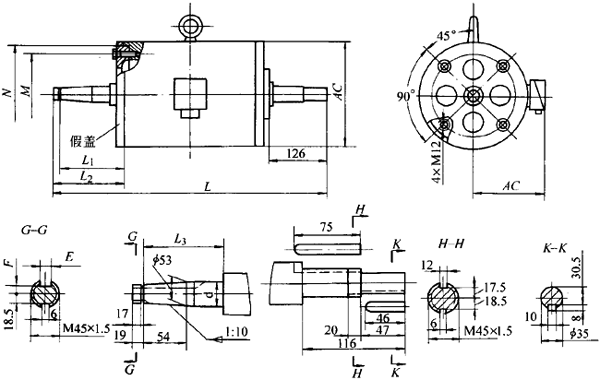

圖2  VF、CVF系列160～180mm外形尺寸圖（B5）（見表8）

注：假蓋為電機作出廠試驗時作檢測用



表8  VF、CVF系列160～180mm（B5）

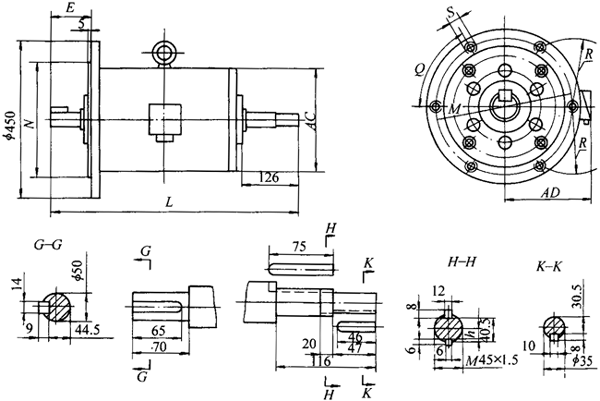

圖3   BVF、QVF系列160～180mm外形尺寸（B5）（見表9）

表9  BVF、QVF系列160～180mm（B）                   （單位：mm）

注：有*者為對稱分布。

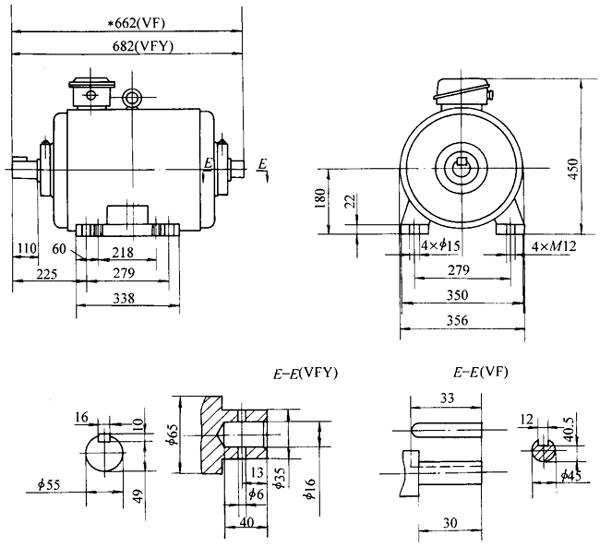

圖4  VF、VFY系列180mm外形尺寸圖（B3）

注：*VF180L₃-4軸伸端可參考VF160-4
