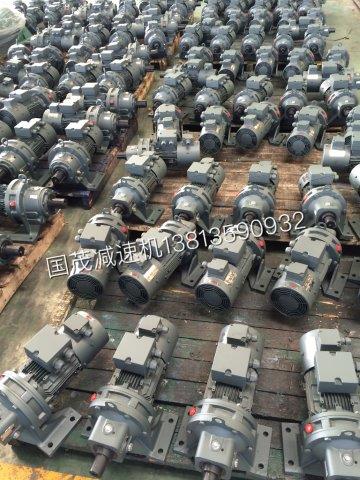

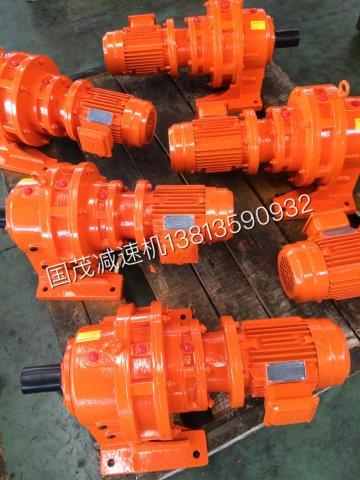

國茂減速機擺線針輪減速機13813590932
平行軸斜齒輪減速機各軸之間的集合位置都互為平型關系,因而亦稱為平行軸系列。由兩級或三級斜齒輪構成。
1. GF型:底腳安裝,輸出軸為實心軸
2. GFF型:B5法蘭安裝,輸出軸為實心軸
3. GFA型:軸裝式,輸出軸為空心軸
4. GFAF型:B5法蘭安裝,輸出軸為空心軸
5. GFAZ型:B14法蘭空心軸安裝
6. GFH型:空心軸鎖緊盤安裝
7. GFHF型:B5法蘭空心軸鎖緊盤安裝
8. GFHZ型:B14法蘭空心軸鎖緊盤安裝
9. GFAT/GFHT型:即在GFA/GFH型上增加防轉臂等附件后派生型
10. GF..SZ..AD..型:輸入軸型
11. GF..R型:平行軸斜齒輪減速機和r系列斜齒輪減速機的組合
以上機型對應的外形結構詳見:F系列斜齒輪減速電機電子樣本
平行軸斜齒輪減速機型號表示方法
GFF67 - Y1.1 - 4P - 79.76 - M3 - 0°- ①
1. G為公司代號
2. FF67表示機型和規格號(詳見產品樣本)
3. Y1.1為電機代號和功率(詳見參數表)
4. 4P為電機級數,一般還有2P、6P、8P(詳見參數表)
5. 傳動比為79.76(詳見參數表)
6. 安裝形式為M3. 電機接線盒方向(角度)為0°,(詳見參數表)
8. 接線盒入線口位置為①,參見下圖電機接線盒入線口表示方法
注:1.需帶聯接法蘭時請注明
2.輸入軸型沒有電機各項內容
3.不注明接線盒方向時,則默認為安裝形式中的0度位置。不注明入線口位置時,則默認為X位置。
4.對輸出軸旋轉方向和輸入軸旋轉方向有特別要求的用戶,請與我公司技術部接洽0519-85288537。
