2.2.3 等角速回轉連桿機構結論

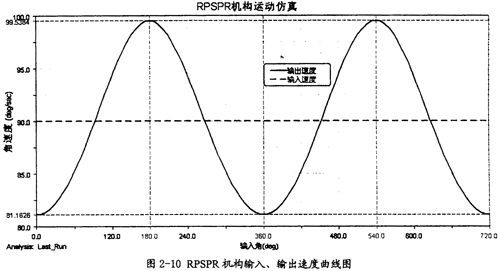

由上面的分析可知，對于非鏡面對稱的RPSPR機構，不可能具有等角速回轉的特性。
所有的機構中，連桿機構僅占一部分，鏡面機構又僅占連桿機構的一部分，即使我們證明了上述理論的正確性，所研究的內容也僅占整個機構的很小的一部分，這方面的理論還很不完善，需要進一步地研究。
2.3 等角速萬向聯軸器的理論及產品
關于等角速萬向聯軸器到目前已形成了三種理論，和大量的相關產品。
已創建的等角速聯軸器的等角速傳動理論如下：
雙十字軸萬向聯軸器實現等角速傳動的理論；
傳力點位于兩軸交角平分面內的等角速傳動理論（定心式理論）；
瞬時滑動——轉動軸理論（非定心式理論）。
2.3.1 雙聯十字軸等角速傳動理論及其產品
2.3.1.1 雙聯十字軸等角速傳動理論

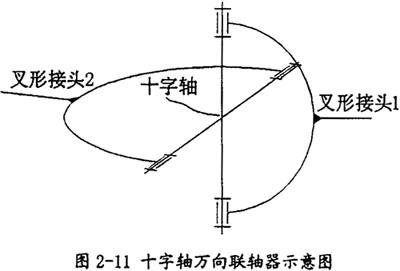

十字軸萬向聯軸器的基本結構如圖2-11所示，它是由兩個在軸上的叉形接頭1、2和一個十字軸組成，因為叉形接頭和十字軸是鉸接的，因此允許被聯接兩軸有較大的角偏斜，但兩軸不在同一軸線上時，主動軸等速運動，從動軸將在某一范圍內作周期的變速運動，即兩軸不同步。
單聯萬向聯軸器的運動關系：
十字軸萬向聯軸器的機構實際上是球面四連桿機構，它的空間運動關系早已解析出。當輸入、輸出兩軸線的夾角為β輸入軸轉角фi轉速ωi，輸出軸轉角фo，轉速ωo，則它們的位移關系式為：tgфi=tgф0cosβ，速度關系式為：
=

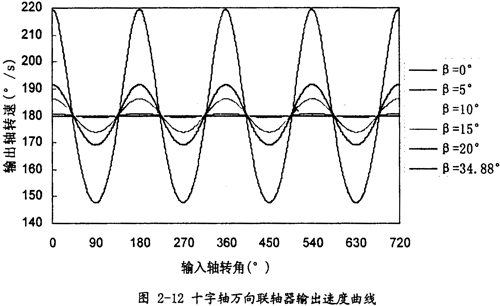

，曲線圖如圖2-12（此圖的目的主要是為了后面的驗證所示。
雙聯十字軸萬向聯軸器等角速傳動原理：

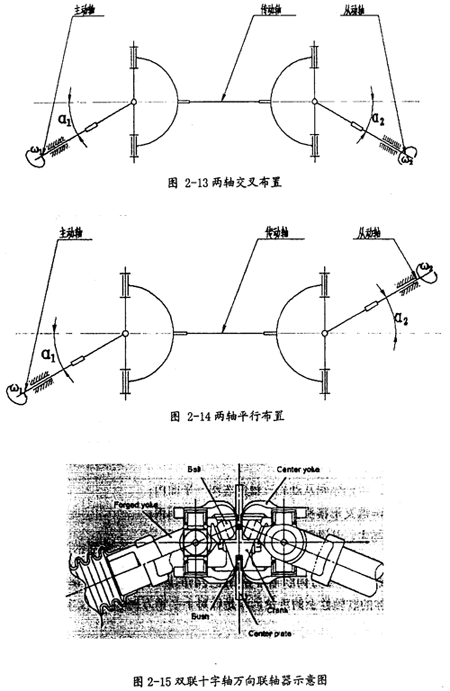

現假設有兩個十字軸萬向聯軸器，按圖2-13或圖2-14聯接在一起，主動軸同從動軸與中間軸之間的夾角分別為αl、α2，當主動軸轉過ф1角，中間軸轉過ф0角，從動軸轉過ф2角，則由上面的位移關系，有如下式子：
對第一個萬向聯軸器有：tgф0=tgф1cosα1
對第二個萬向聯軸器有：tgф0=tgф2cosα2
于是可得：tg
1cosa1 =tg2cosa2，若要等角速，即：2=1則有：α1= α2
這樣就得到了雙聯十字軸萬向聯軸器等角速傳動時的兩種空間布置形式，也就是圖2-13和圖2-14所示的兩種方式。
將雙聯十字軸萬向聯軸器的這兩種布置形式，用文字描述如下：
當兩個十字軸萬向聯軸器配合使用，則有可能實現等速傳動，只需滿足如下條件：
傳動軸、主動軸和從動軸三軸應在同一平面內：
傳動軸兩端叉形接頭的叉口應位于同一平面內；
傳動軸與主、從動軸之間的軸間角應相等。
這也是雙聯十字軸萬向聯軸器等角速傳動的原理。從這一理論可知，它是面向于一種具體的聯軸器上的理論，只是針對十字軸萬向聯軸器，因而適用范圍較窄。
在這樣的理論指導下，人們制作了圖2-15所示的雙聯十字軸等角速萬向聯軸器。它的關鍵結構就是中間的軛機構，它保證了兩軸同軛（相當于中間軸）的夾角始終相等，從而實現等角速傳動。
2.3.1.2 雙聯十字軸等角速傳動理論的產品
2.3.1.2.1 環叉式萬向聯軸器

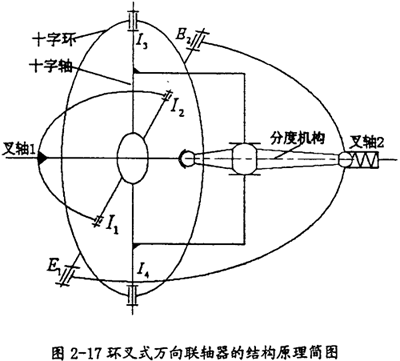

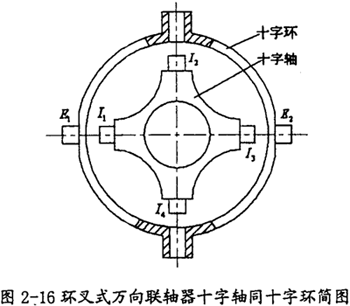

在雙聯十字軸等角速萬向聯軸器理論的指導下，人們將中間的傳動軸縮短為零，而將兩十字軸相應變?yōu)槭州S和十字環的結構（如圖2-16所示），于是就產生了環叉式等角速萬向聯軸器。其結構原理簡圖如圖2-17所示。
在這樣的理論指導下，人們制作了圖2-15所示的雙聯十字軸等角速萬向聯軸器。它的關鍵結構就是中間的軛機構，它保證了兩軸同軛（相當于中間軸）的夾角始終相等，從而實現等角速傳動。
環叉式萬向聯軸器的結構原理：
環叉式萬向聯軸器是在雙聯式萬向聯軸器的基礎上發展而成的。取消中間軸，使其兩端的十字軸在幾何上重合為一個平面，從而保證了理論上的等速傳動。為避免兩十字軸重疊時，軸實體發生干涉，將其中一個十字軸實體改為虛體——變形為一個中空的圓環，稱為“十字環”。十字環上開有兩對中心線互相垂直的銷孔和短銷軸，實質上構成虛體十字軸，同樣起十字軸作用，使虛體和實體兩個十字軸在幾何上能重疊為一個平面。由于萬向聯軸器具有“環”和“叉”的結構特征，“環叉式萬向聯軸器”由此得名。
當環叉式萬向聯軸器傳遞轉矩時，轉矩由叉軸l（主動叉）傳到十字軸，再傳到十字環及叉軸2（從動叉）。此機構雖具備動力傳遞功能，但要滿足其勻速運動特性，尚須增加一套分度裝置，為此將球籠式萬向聯軸器的杠桿式分度機構移置到環叉式萬向聯軸器上來，這就達到了萬向聯軸器傳力點的運動平面是主、從動軸的角平分面的等速傳動條件。
環叉式萬向聯軸器的特點：
a.靜態傳動等速性近似球籠式萬向聯軸器；
b.最大工作夾角、最大轉角差均達到了球籠式萬向聯軸器的水平；
c.負荷能力、使用壽命、加工精度等同于傳統的雙聯十字軸萬向聯軸器，同時具有十字軸萬向聯軸器的其它優點，如：加工制造容易、成本低廉、價格便宜等等；
d.結構緊湊，能滿足前輪驅動轎車結構布置的要求，具有廣闊的應用前景。
