4.5.2 運動仿真
設定一定的步長，對模型進行仿真分析，并輸出如下測量結果的曲線：

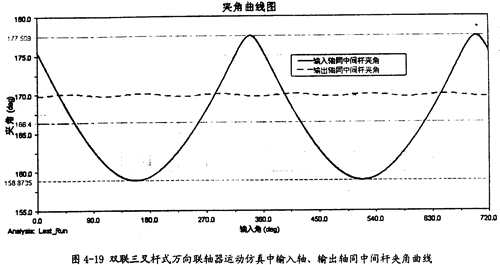

輸入軸、輸出軸同雙聯三叉桿（又稱中間桿）夾角曲線（如圖4-19）；

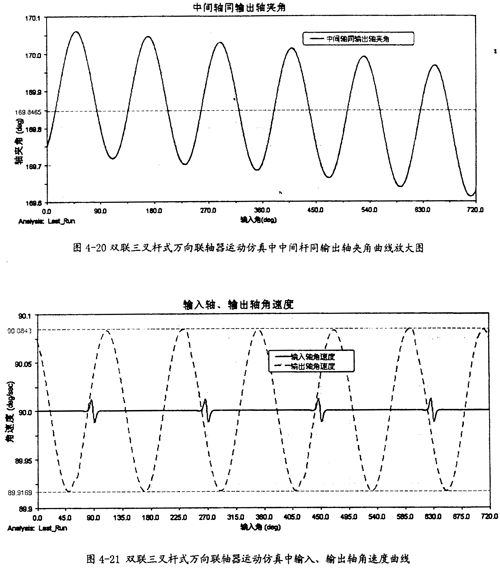

中間桿同輸出軸夾角曲線放大圖（如圖4-20）；
輸入、輸出軸角速度曲線（如圖4-21)；

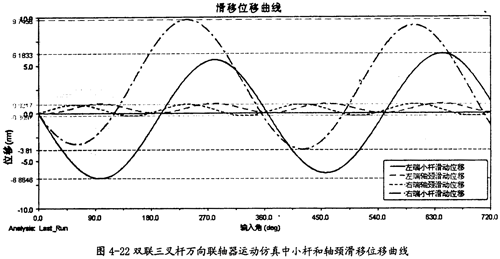

小桿和軸頸滑移位移曲線（如圖4-22)；

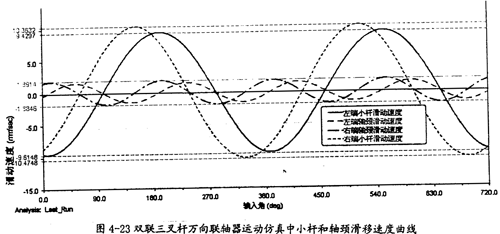

小桿和軸頸滑移速度曲線（如圖4-23)；

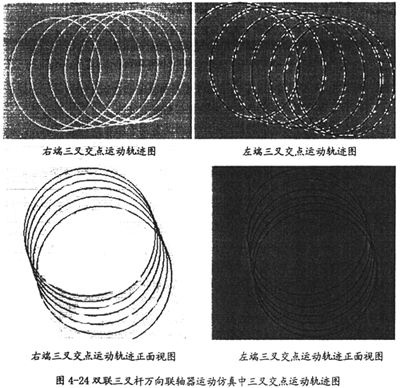

雙聯三叉桿軸頸軸線交點（簡稱三叉交點）的運動軌跡（如圖4-24）。
4.5.3 仿真結果分析
由圖4-19可以看出，雙聯三叉桿式萬向聯軸器在轉動的過程中，中間桿同輸入軸、輸出軸之間的夾角都在變化，且兩個夾角的變化的大小相差很大，一個較為平滑（β=10°)，而另-個則以較大的幅度（18°）呈周期變化，在每一個回轉周期中，它的變化頻率為l次。
由圖4-20可以看出，中間桿同輸出軸間的夾角變化也呈現一定的規律，在每-個回轉周期中，它的變化頻率為3次。結合圖4-19、圖4-20可知中間桿同輸入軸及輸出軸夾角的變化頻率是不-樣的，這是雙聯三叉桿式萬向聯軸器有別于單聯三叉桿式萬向聯軸器的一種特性。
由圖4-21可以看出，雙聯三叉桿式萬向聯軸器同單聯三叉桿式萬向聯軸器的輸出曲線相似，當輸入軸轉速恒定時，輸出軸轉速呈現有規律的波動，在每一個回轉周期中，它的變化頻率為3次，同圖3-8中的β=10°時的曲線相比，雙聯同單聯的情況差不多，故三叉桿式萬向聯軸器在雙聯的結構形式下輸出轉速特性直觀上無改善。
由圖4-22可以看出，雙聯三叉桿式萬向聯軸器在運轉的過程中，左右兩端的小桿滑移位移量幾乎相等，左右兩端軸頸的滑移位移量也接近等值，且軸頸的滑移位移量比小桿沿滑道滑動的位移量要小得多，這同單聯三叉桿式萬向聯軸器的特性是相同的。
由圖4-23可以看出，雙聯三叉桿式萬向聯軸器在運轉的過程中，左右兩端的小桿滑移速度幾乎相等，左右兩端軸頸的滑移速度也接近等值，且軸頸的滑移速度比小桿沿滑道滑移速度要小得多，它們的變化頻率同單聯時的情況相比也無變化，在大小上同β＝10°的單聯三叉桿式萬向聯軸器的特性是相同的。
由圖4-24可以看出，雙聯三叉桿式萬向聯軸器在運轉的過程中，雙聯三叉桿的左右兩端三叉交點的運動軌跡都呈螺旋線變化，且非常有規律，它們的正面視圖均為標準的圓，這一種特性有別于單聯的三叉桿式萬向聯軸器的特性。這種情況的出現主要是由于中間桿在轉動的過程中是一種準圓錐擺運動（由于中間桿同輸入軸及輸出軸夾角變化不一樣，如圖4-19所示）,而且因為系統的自由度不為0，系統實際進行的是動力仿真，于是產生了同中間桿軸線不垂直的離心力，這樣在中間桿的軸向上就會有分量，在此分力的作用下必定會出現中間桿向一端的運動。（因為中間桿在軸向上可以自由運動，故在實際的應用中，如果重力在中間桿的軸向上有分量，那么中間桿也會移向一端。這樣的情況并不是我們所想要的，所以要想在實際中應用雙聯的三叉桿式萬向聯軸器就必須對這種結構進行改進。）
4.5.4 結論
由以上分析可知，三叉桿式萬向聯軸器在單聯和雙聯時的運動特性，在夾角變化的規律上和三叉交點的運動軌跡上有根本性的改變，而在本章所測試的其它特性中幾乎無變化。
4.5 本章小結
本章開始介紹了虛擬樣機技術及其在計算機上實現的軟件ADAMS，并利用三維建模軟件Pro/E聯合ADAMS進行運動仿真，在驗證這種方案可行性的基礎上，分別對單聯三叉桿萬向聯軸器和雙聯三叉桿萬向聯軸器進行了運動仿真分析。通過分析、比較，得出如下結論：
單聯三叉桿式萬向聯軸器的理論運動分析結果同仿真分析結果是吻合的；
單聯三叉桿式萬向聯軸器同雙聯三叉桿式萬向聯軸器的運動規律有的發生了改變，有的保持不變，特別是輸出軸的轉速特性在雙聯時同單聯時幾乎無變化。
