第4章滾柱活齒減速器扭振動力學分析
4.1 引言
隨著現代科學技術的不斷進步，人們對于機械設備的要求除了要滿足靜態設計目標外，還要具有良好的動態特性。而對并下驅動螺桿泵采油系統而言，減速器的振動不但會產生噪聲、惡化傳動件（活齒、軸承等）的工作條件，而且會破壞螺桿泵定子與轉子之間的工作配合，降低螺桿泵使用壽命，從而影響整個采油系統工作壽命。所以對滾柱活齒減速器進行動力學分析，對于降低減速器的振動從而改善整個采油系統的動力學性能，具有重要意義。此外，目前對于滾柱活齒傳動的研究還主要停留在靜態設計階段，而研究該傳動形式的動態特性，給出其動態參數的一般計算方法，可以為其動態設計奠定基礎，這對于改善該種傳動的動態性能具有重要的理論意義。
研究傳動系統的動態性能通常有兩種方法，即試驗法和計算法。一般情況下，試驗法獲得的結果比較準確，但其只適用于評定一個給定的實物或模型。而計算法通過建立動力學模型，在設計階段就可獲得系統的各種動態性能指標，并可根據分析結果改進設計或進行優化設計，從而在設計階段就能得到具有良好動態特性的系統設計方案，因此計算法比試驗法更實用、更經濟，并可為同類系列產品設計計算奠定理論基礎，但數學模型的建立具有一定的難度。用計算法對減速器系統進行動態分析時，其常用的數學模型有集中參數模型、連續分布模型和有限元模型三種。在這三種模型中，有限元法是一種比較成熟的方法，并有現成的商用程序軟件可供用戶使用，但它要求用戶有相當高的分析與判斷能力和豐富的實踐經驗。該方法建立的動力學模型雖然精度較高，但只能用來分析具體的某臺減速器，如果該減速器改型或部分結構改進，則一切分析工作需要從頭開始，非常費時費力。連續分布模型適用于連續質量分布的振動系統，而滾柱活齒傳動的扭轉振動屬于有限個自由度的系統動力學問題，應該用集中參數模型描述。傳遞矩陣建模法是一種集中參數模型的建模方法，它主要用于研究軸類零件（機床主軸組件等）的彎曲振動和機械傳動系統的扭轉振動。由于該方法比較適用于傳動系統的扭轉振動分析，而且建模與求解合而為一，在數值求解時只涉及低階次的傳遞矩陣和行列式，可以極大地節省計算工作量和計算時間，且計算結果完全可以滿足工程實際的需要，因此，得到廣泛的應用。
本章在分析該系統結構的基礎上，擬采用適合系統扭轉振動分析的以集中參數模型表示的傳遞矩陣法建立滾柱活齒傳動的扭振動力學模型，并求解其動態參數和能量分布。并對減速器系統進行計算、分析和評價，找出其薄弱環節，為進一步提高動態特性提供理論依據。
4.2 系統扭振動力學模型的建立

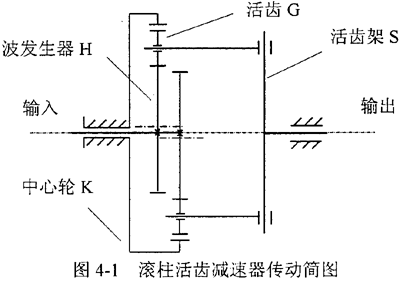

滾柱活齒減速器的結構簡圖如圖4-1所示。為了分析該減速器的動態特性，首先需要根據其結構建立動力學模型。根據各種元件動力學作用的不同，可把組成系統的各元件分成兩類，即慣性元件和彈性元件。慣性元件是指各軸及軸上的旋轉質量。當傳動系統發生扭轉振動時，它們對系統的動力學作用，主要反映在轉動慣量方面，所以稱之為慣性元件，一個傳動系統的自由度數，一般等于慣性元件數。彈性元件是指兩慣性元件之間的軸段，它可以不計質量而只考慮扭轉變形，它對振動系統的作用在于本身的扭轉剛度。
建立滾柱活齒減速器的扭振動力學模型時，將波發生器、活齒、活齒架作為只有慣性而無彈性的慣性元件。把同一軸上各慣性元件的轉動慣量根據實際情況，轉換到該軸的兩端，形成兩個等效剛性圓盤。計算兩剛性圓盤之間所有軸段的扭轉剛度和轉動慣量，將各軸段的轉動慣量迭加到該軸的兩慣性元件上（一般可平均分配），各軸段的扭轉剛度轉換成一個彈性軸段的扭轉剛度，其值應與兩慣性元件之間實際軸段的扭轉剛度相等。

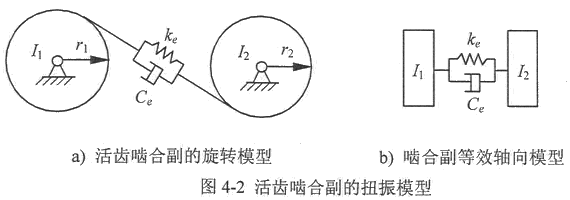

對于圖4-2a所表示的活齒與波發生器之間、活齒與中心輪之間、活齒與活齒架之間的嚙合副而言，當嚙合處的彈性變形不能忽略時，可以引入一個等級的彈性軸段，視為一個彈性元件，如圖4-2b所示。

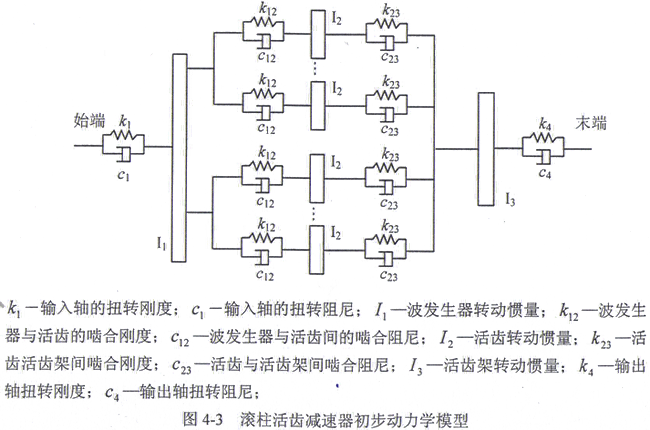

根據上述方法，可以初步建立起如圖4-3所示的系統動力學模型，為了能夠利用傳遞矩陣法對該系統進行動力學分析，需將各慣性元件和彈性元件向輸入軸轉換（也可向輸出軸或中間任一軸轉換，均不影響結果），構成單一軸線的當量圓盤系統的扭振動力學模型。轉換中，按轉換前后系統的動能和勢能保持不變的原則，確定轉換后動力學模型中各元件的參數。
4.2.1 慣性元件等效轉動慣量的確定
根據轉換前后動能相等的原則，將各慣性元件的轉動慣量統一向輸入軸（波發生器）轉換。
轉換前活齒的總轉動慣量為：
式中Ig——轉換前活齒的轉動慣量（kg·mm2）；
mi——第i個活齒的質量；
ri——第i個活齒的半徑；
Ri——第i個活齒中心到波發生器回轉中心的距離；
n——雙排結構中同時參與嚙合的活齒數。
向輸入軸轉化，根據轉換前后動能相等的原則有：
將ωge:ωg=r:R代入上式得
式中Ige——轉換后n個活齒的等效轉動慣量（kg·mm2）；
ωge——轉換后活齒的等效角速度（rad/s）；
ωg——轉換前活齒的角速度（rad/s）；
同樣，將活齒架的轉動慣量向輸入軸轉換
而ωse=iωs,所以
Is=i2Ise （4-3）
Ise―轉換后活齒架等效轉動慣量（kg·mm2）
ωse―轉換后活齒架等效角速度（rad/s)；
Is―轉換前活齒架轉動慣量（kg·mm2)；
ωs―轉換前活齒架角速度（rad/s）。
4.2.2 彈性元件等效扭轉剛度的確定
由于彈性元件的存在而產生的剛度包括接觸剛度和扭轉剛度�，F(xiàn)有文獻提供的接觸剛度算法一般都是線剛度，在扭振動力學分析中應將其換算成角剛度。應當指出的是，角剛度值與所選擇的換算目標有關，必須明確換算的目標軸，才能保證分析結果的正確性。接觸剛度轉換到輸入軸上的等效扭轉剛度按式（4-4）進行：
k2=R2k1 (4-4)
式中R—所在圓周半徑；
k1—接觸剛度（N/rad·mm)；
k2—轉換后的等效扭轉剛度（N·mm/有rad）。
扭轉剛度k的計算按式（4-5):
式中
G——剪切彈性模量（N/mm2)；
Ip——極慣性矩（mm4)；
l——軸長（mm）。
4.2.3 等效阻尼系數的確定

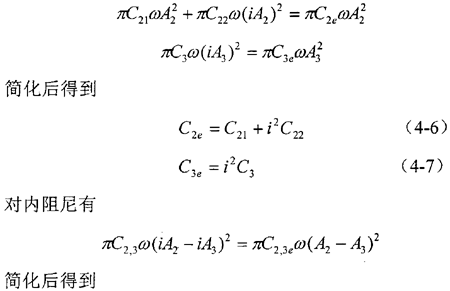

按照轉換前、后系統的阻尼功不變的原則，對外阻尼有
C2,3e＝i2C2,3 （4-8）
在圖4-3所示的動力學模型中，出現了具有并聯結構的傳動分支，應將其轉換為等效的串聯結構，以便應用傳遞矩陣法建模和求解。對波發生器而言，扭轉剛度按式（4-9）計算。
式中ki—階梯軸第i段扭轉剛度。

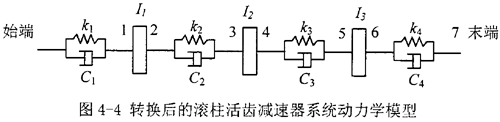

支承處剛度不計，設兩端均為自由端，按照上述公式將各軸上的慣量元件和彈性元件轉換到輸入軸上，可以得到轉換后的系統扭振動力學模型如圖4-4所示。
4.3 系統扭振數學模型的建立
從建立的動力學模型圖4-4可以看出，該模型由慣性元件、彈性元件和阻尼元件組成，因此，只要獲得了這幾種元件的數學模型，就可以利用傳遞矩陣法建立起整個減速器系統的動力學模型。
4.3.1慣性元件的扭振數學模型

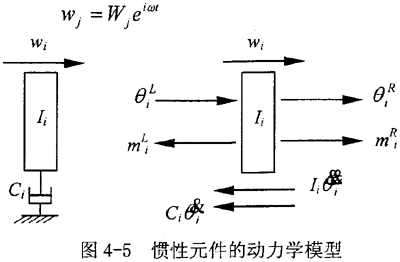

如圖4-5 所示，第j個慣性元件的轉動慣量為Ij，所受到的激振力矩為wj（t),旋轉阻尼為Cj。元件左側的狀態矢量為轉角θLj和扭矩mLj，右側的狀態矢量為轉角θRj和扭矩mRj。元件動態載荷為慣性力矩Ijθ&&j和外阻尼力矩Vjθ&j。根據力平衡關系可得
若激振力矩是頻率為ω的簡諧函數，即
式中ω——激振頻率（rad/s）；
Wj——激振扭矩幅值（復常數）（N·mm）。

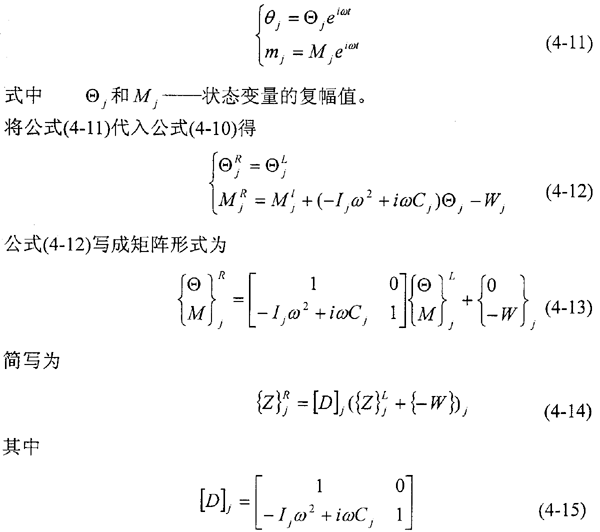

則作為響應的狀態變量也是與激振力矩具有相同頻率的簡諧函數。即
式中
[D]j——第j個慣性元件的傳遞矩陣；
{Z}Rj——第j個慣性元件右側的狀態矢量；
{z}jL——第j個慣性元件左側的狀態矢量。
4.3.2彈尾元件的扭振數學模型

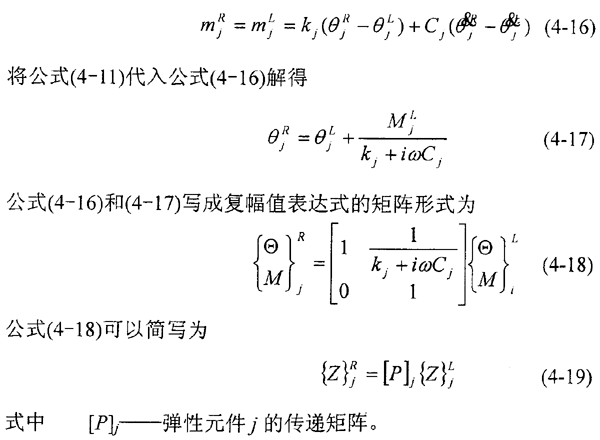

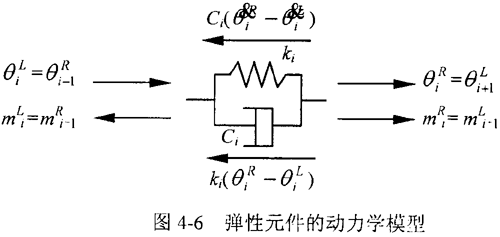

如圖4-6所示，第j個彈性元件的扭轉剛度為kj，扭轉阻尼為Cj，元件的左右兩側各連接一個慣性元件，左側慣性元件的右端狀態矢量等于彈性元件的左端狀態矢量，即θLj=θRj-1,mjL=mj-1R。右側慣性元件左端的狀態矢量等于彈性元件右端的狀態矢量，即θRj=θLj+1，mjR=mj+1L。彈性元件的內力為彈性恢復力矩kj(θRj-θLj)和阻尼力矩Cj(θ&&j-θ&j)。根據力平衡關系可得
4.3.3彈性元件和慣性元件組成單元的數學模型

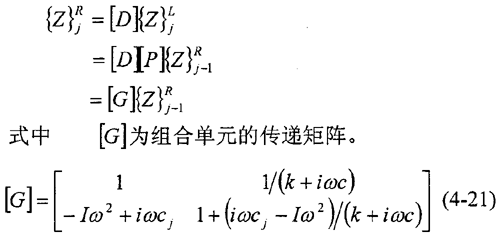

組合式（4-14）和（4-19），可建立第j-1個剛性圓盤右側和第j個剛性圓盤右側狀態矢量間的關系。
4.3.4減速器系統狀態傳遞方程和傳遞矩陣
當元件數學模型建立后，尤其是得到各個元件的傳遞矩陣后，根據傳遞扭矩法就可行到整個系統的數學模型。假設整個系統共有n個元件，則根據上述原理，可以逐步計算各個元件兩端的狀態矢量。
式中[T]j——彈性或者慣性元件的傳遞矩陣；
[G]n——n個元件傳遞矩陣的累積矩陣。
